法庭庭审现场录音-雨燕分散录音集中管理经典方案

8003次浏览 分类:录音系统

实现功能:
1、现场法庭庭审录音
2、分散录音,集中远程管理
3、数据远程实时上传,本地不保存

线路情况:模拟线

在目前法院案件开庭审判过程中,庭审、审判是不可缺少的一个重要环节。实现公正公开的审判可提高法院的社会公信度,也是我国法律制度完善和健全的表现。目前各级人民法院都在积极的改变传统庭审模式,通过数字化科技法庭系统使庭审过程与科技手段紧密结合,在庭审过程中对原告、被告、证人、法官、公诉人、证据展示画面进行实时采编录像和网络直播,满足庭审音像资料存档、远程观摩和领导在线监督的需求,体现了“阳光审判”公开、透明的原则,同时也提升了庭审效率。

目前法院庭审工作主要面临以下五个问题:
一是如何对庭审质证过程中多样化的证据进行便捷快速的展示;
二是如何保证庭审笔录的正确性和完整性,实现笔录内容反复查证;
三是如何实现庭审过程的真实再现;
四是如何满足法院远程审判、异地举证的业务需求;五是如何满足社会公众对庭审公开、公正的要求。

SWIFTCN雨燕电子依托多年的音频采集经验,为您带来全新的设计理念和先进的技术支持,以及完备稳定的实现方案。

一、 STLAN数字录音解决方案
1、 硬件连接方式
在每一个法庭现场放置一个拾音器(吸顶安装或者桌面安装),从机房布2芯RVVP音频专用线缆,连接拾音器的对应线缆,机房这头连接STLAN网络型数字录音设备的音频输入接口,从机房布2芯电源线缆或者就近取电。通常采用集中供电方式,一个合适的电源可以同时给数个监控拾音器供电。安装软件,并且进行配置。

2、 方案示意图
按照图一方式将STLAN物理连线连接好,录音时,STLAN将数据实时传输至录音服务器,录音服务器用来运行录音程序、管理录音数据。客户端(web软件为选件,需要另外收费)可以通过连接局域网的计算机对监控各通道的情况,也可以查询录音数据,听取、下载录音文件。




多个相邻法庭可以使用一台多轨录音设备链接多只拾音器(每个法庭一只拾音器),单个独立法庭可以采用单路的STLAN录音设备,既可以连接一只拾音器,也可以采用101系列的录音设备,它们内置了高灵敏麦克风,可以直接摆于桌面实现录音,无需其它设备。

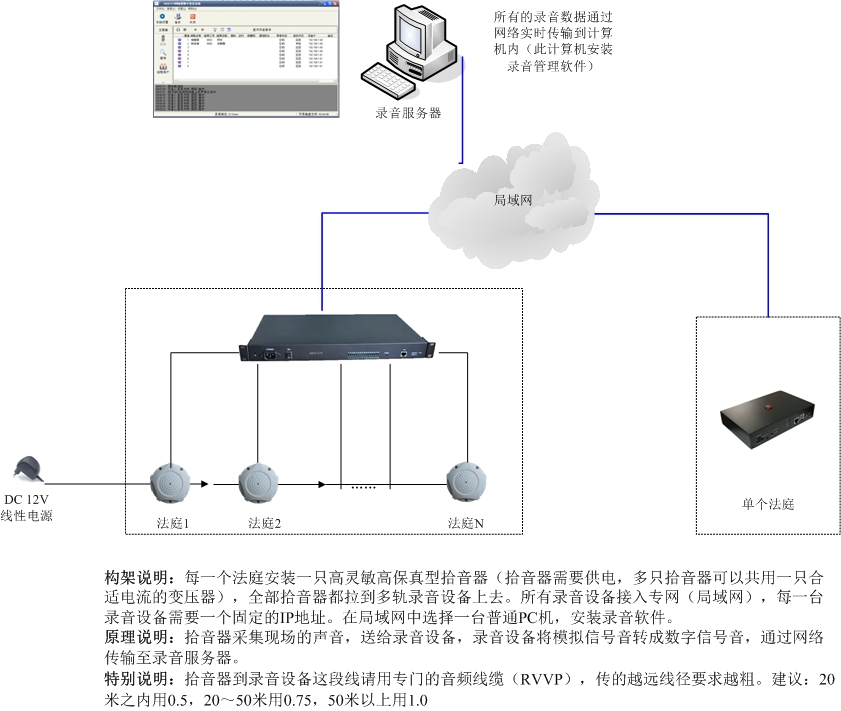

图一:网络构架示意图


图二:STLAN录音设备与拾音器连线示意图

3、 分散式录音,集中式管理
STLAN采用网络嵌入式设计,系统安装简便、架构灵活。录音数据通过IP网络可直接传输到中心服务器,中心服务器只需要安装STLAN Server录音管理软件,便可实现对所有的录音、监控。各个分支机构(录音点)只需安装一台或多台STLAN即可。将STLAN连接到网络,所有录音数据将透过现在有IP网络传输到中心服务器上。

4、 STLAN系统优势
a. 全网络架构,无需拆机箱,安装方便,一根网线轻松完成。
b. 数据控制中心只需安装一台PC服务器,投资小,管理简单。
c. 易维护。STLAN内部无机械运转部件,因此故障率低。支持远程参数设置。
d. 语音品质高。高阻抗设计,既不影响通话质量也无任何杂音,保证录音音质的高清晰。
e. 网络检测网络通断情况,网络恢复设备可自动连接录音服务器。
f. 录音数据集中存储。保障数据的可管理性,安全性。
g. 系统设置、录音查询便利。基于WEB界面,支持远程设置,系统可设置多台放音终端,具有声卡的计算机或笔记本电脑都可以作为放音终端,无需特殊硬件,客户端无需安装任何特殊软件。只要在IE地址栏输入录音服务器IP地址,放音终端即可对所有电话按录音时间、电话号码等信息进行查听。
h. 快速升级。只要升级录音服务器的程序即可,所有查询终端无需作任何特殊操作。

5、 方案的特性
a、清晰采集每一个庭审现场的对话,音质圆润清晰;
b、集中管理,所有音源实时传输至同一台计算机内,实时生成音频文件,便于集中访问、管理;
c、STLAN录音设备提供多种型号,可以与多种款式的拾音器兼容。

二、 STLAN程序界面
主界面:


录音查询界面:


设置界面:
Web方式访问界面(选件,需要另外收费)

三、 STLAN硬件设备介绍
STLAN-100/20012路)
STLAN-400/80048路)

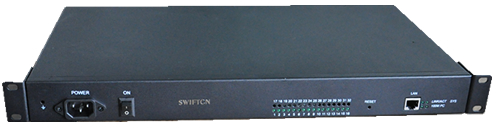

STLAN-160/32016、32路)

STLAN具有强大的网络传输能力以及与标准WAV语音格式兼容,使得进行系统监听与语音记录查询 /播放不再限于本地,而可以是网络任意一端点,大幅提升系统使用的方便性。
硬件规格:
硬件通道数
单台1248、16、32
网络
10/100 Mbps 以太网
传输协议
TCP/IP,UDP
设置
CS程序,HTTP协议,Web方式
录音启动方式
线路电压启动、声音启动、手控启动
语音格式
CCITT A-Law 64kbps/ADPCM/GSM
输入阻抗
≥1M Ω/500V DC≥10kΩ/1000V AC
信噪比
≥80dB
来电侦测
FSK & DTMF
监听
实时、 网络监听
工作温度
-10°C~55°C
工作湿度
≤95%无冷凝
防静电
2000V
尺寸
190mm×135mm×35mm
重量
300g
规格若有变动,恕不另行通知

四、 用户使用环境的要求
1. 主机最低要求:1.5GHZ CPU 主频,1GB 内存,至少一块网卡。1个专门的磁盘驱动器用来录音,每小时每个通道占用7M容量。
2. 操作系统:Windows XP、Windows 7 (32位)、Windows 2003 Server
3. 分支机构与数据控制中心的IP网络可用带宽应不低于200kbps
4. 保持IP网络稳定连接。
